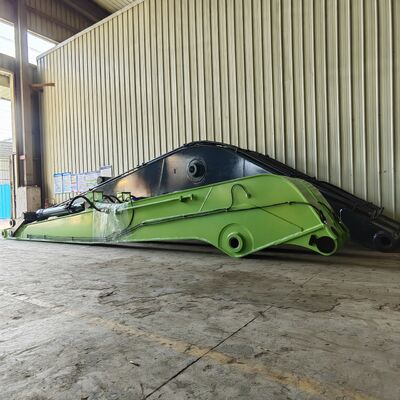

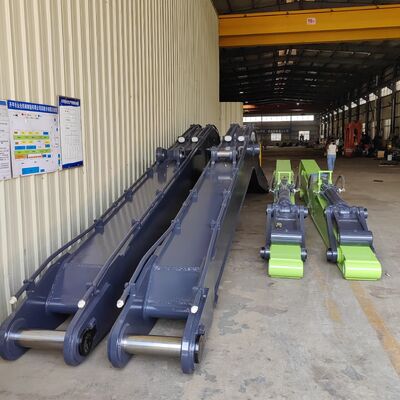

Schwerlastbagger Langarm

Hauptmerkmale und strukturelles Design

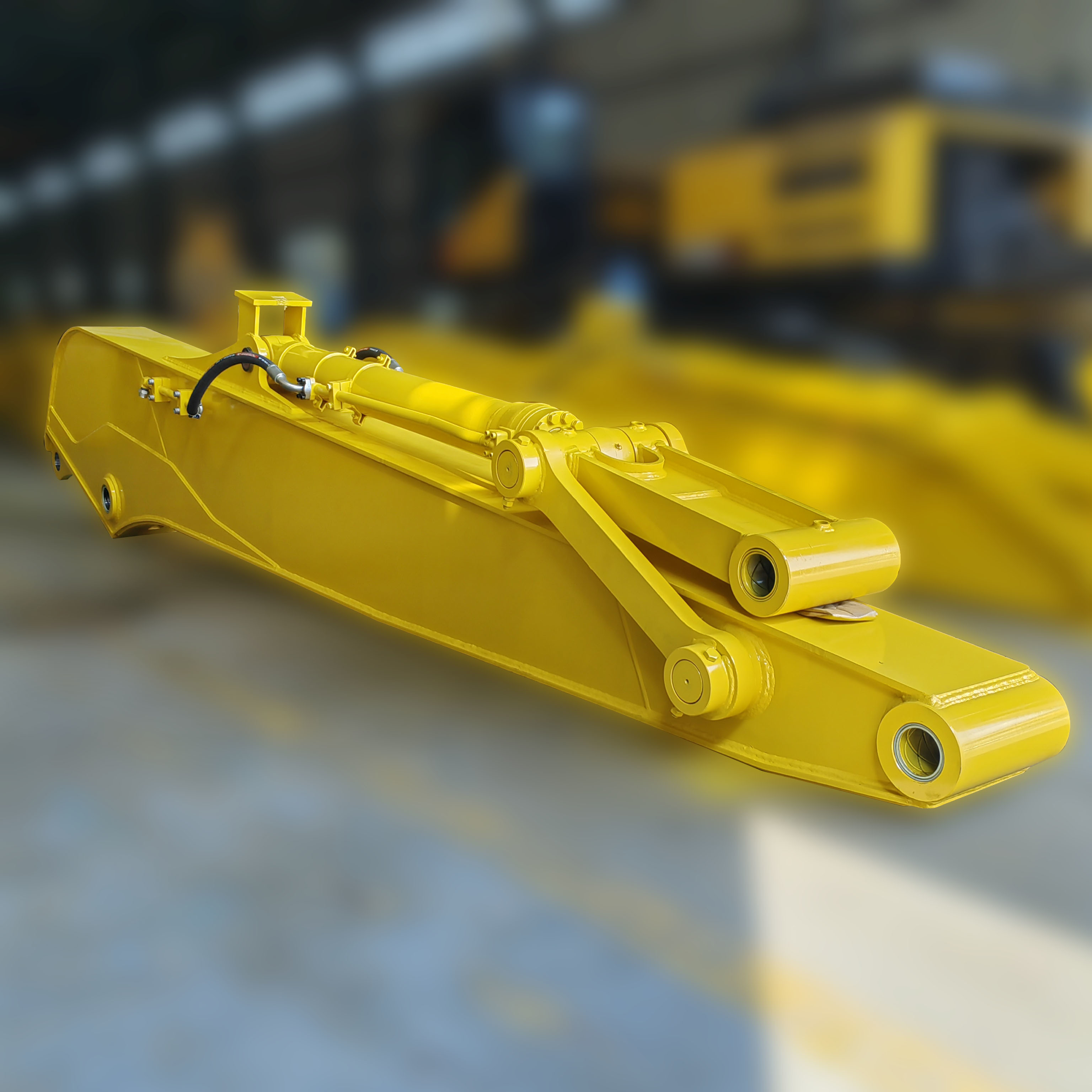

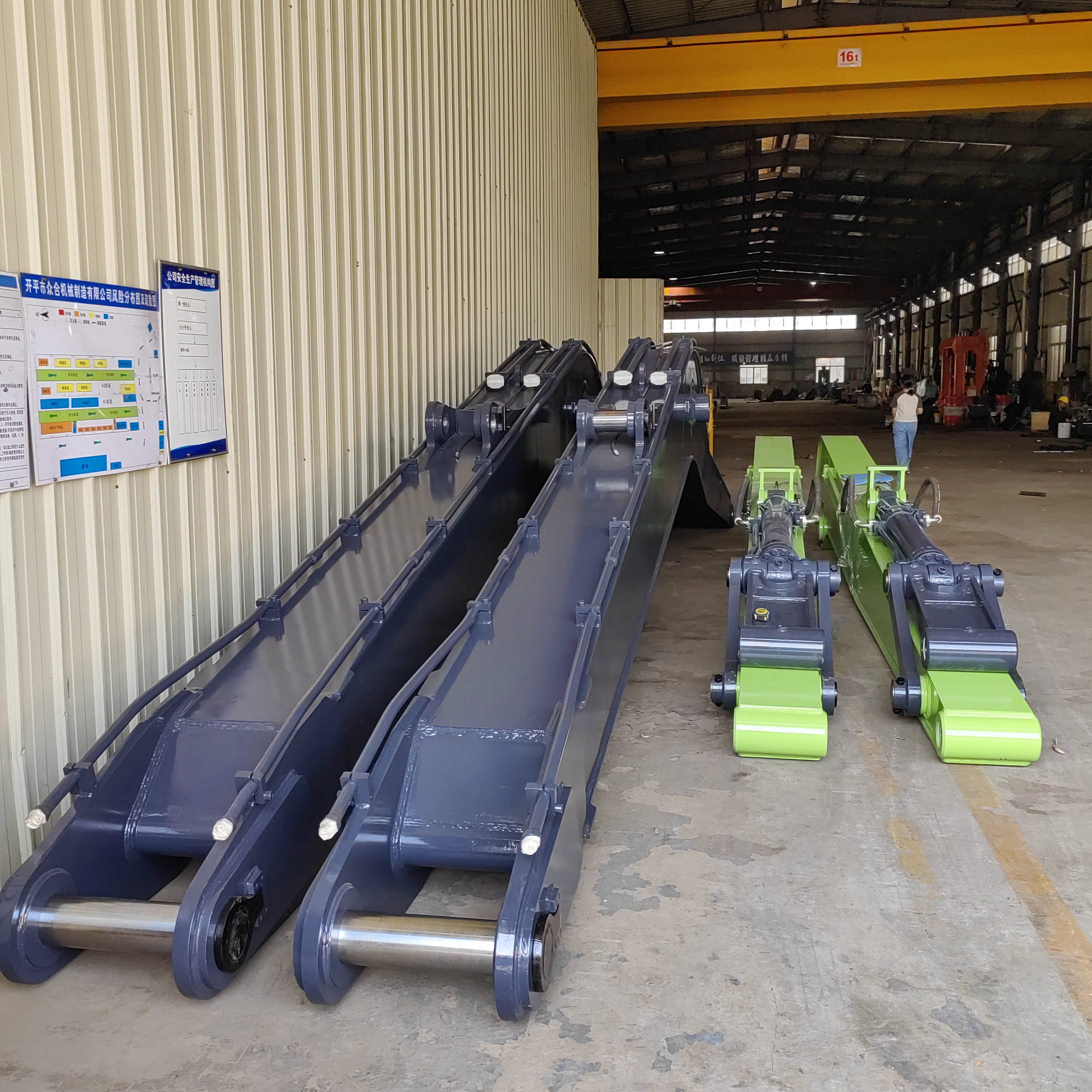

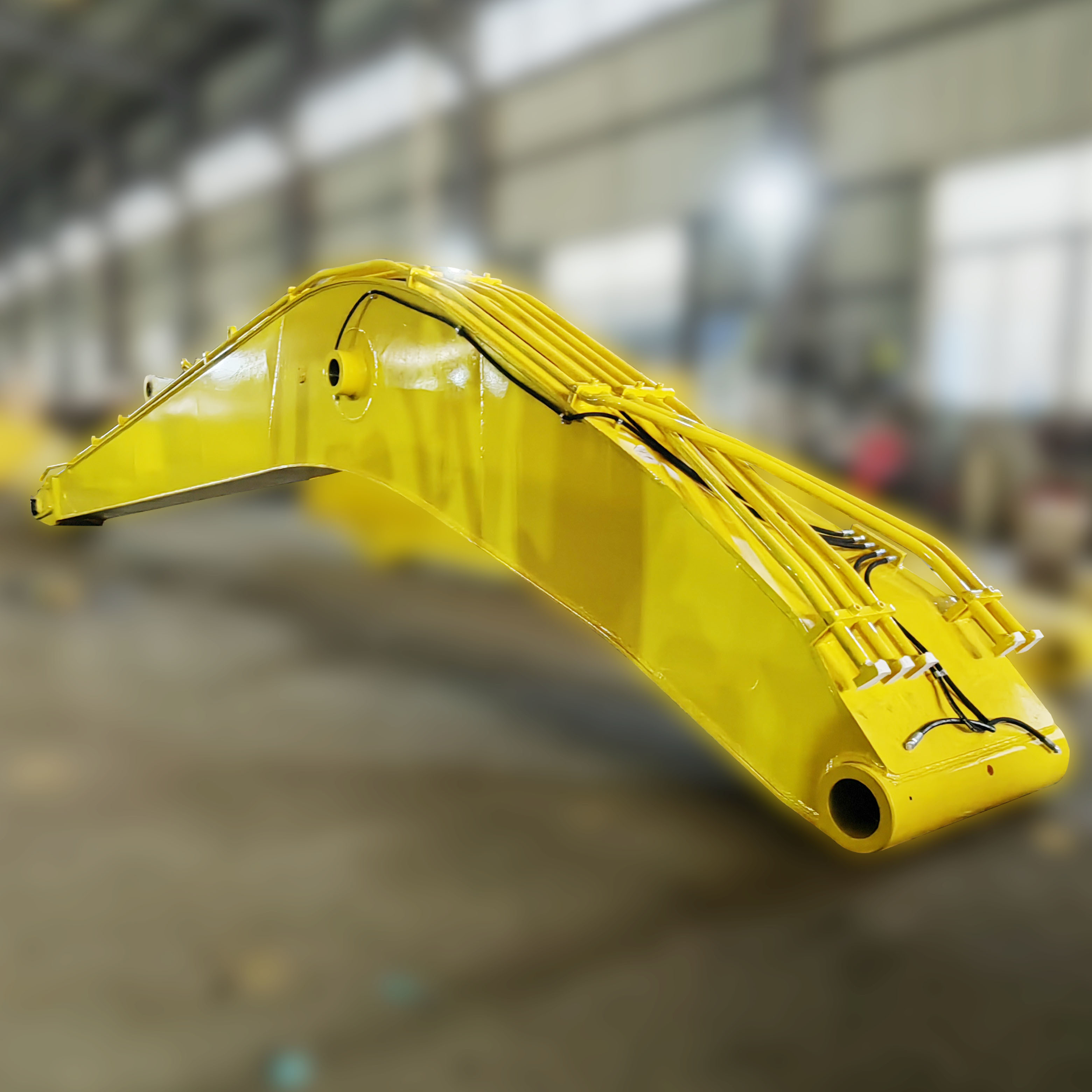

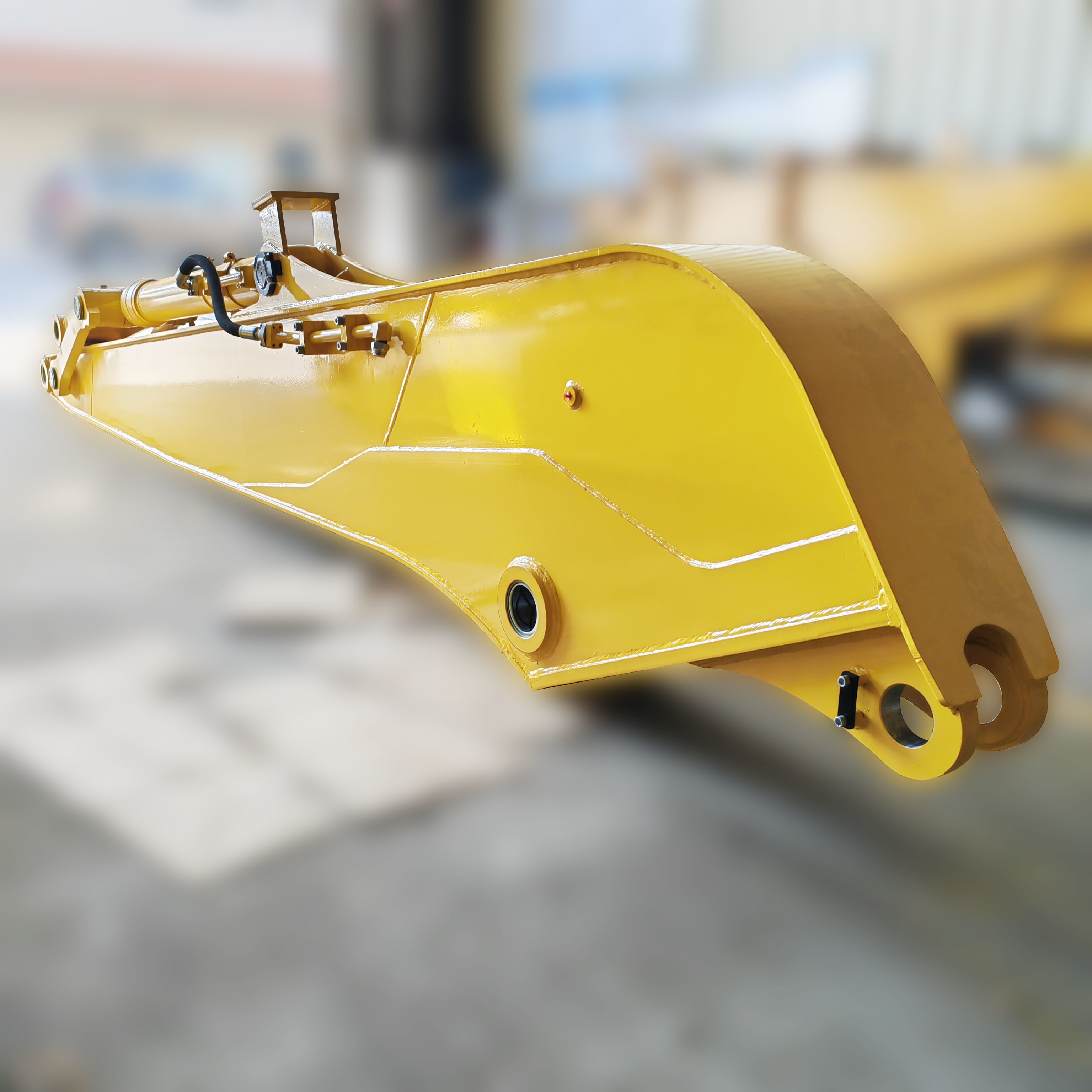

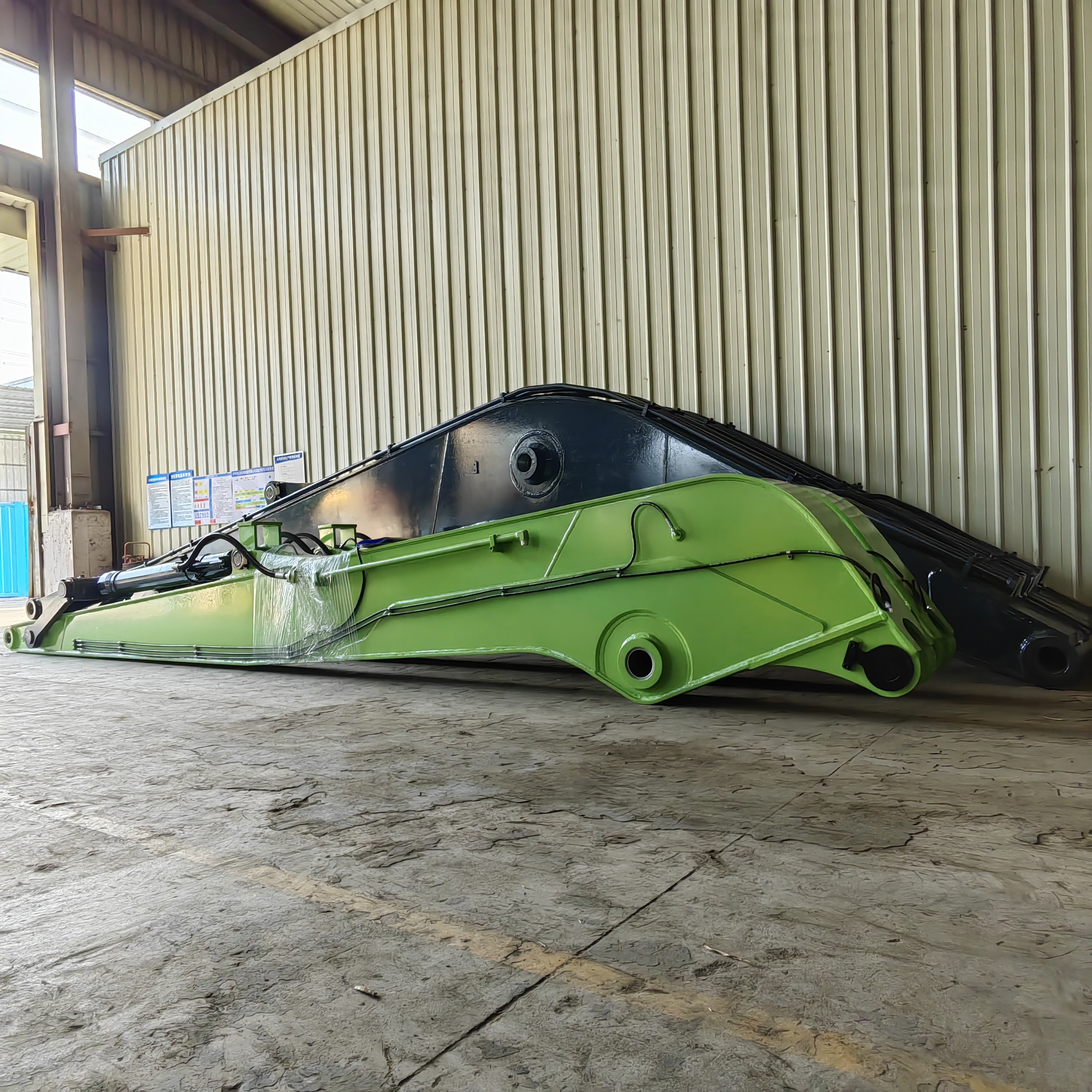

Der Bagger-Langarm, auch bekannt als Auslegerverlängerung oder Langreichweitenanbaugerät, ist eine spezialisierte Modifikation, die entwickelt wurde, um den Einsatzbereich eines Standardbaggers erheblich zu erweitern. Durch den Austausch oder die Verlängerung des ursprünglichen Auslegers und Stiels ermöglichen diese Anbaugeräte den Maschinen, Arbeitsradien von 10 Metern bis über 40 Metern zu erreichen, abhängig von der Konfiguration. Das Design verwendet typischerweise hochfeste niedriglegierte Stähle (HSLA), wie z. B. WELDOX, um die strukturelle Integrität zu erhalten und gleichzeitig das Gewicht zu kontrollieren.

	* Baggerarbeiten * Flussbauprojekt
	* Greifer für Holzgreifer  * Große Reichweite

Die strukturellen Konfigurationen werden im Allgemeinen in drei Typen unterteilt, basierend auf den Anwendungsanforderungen:

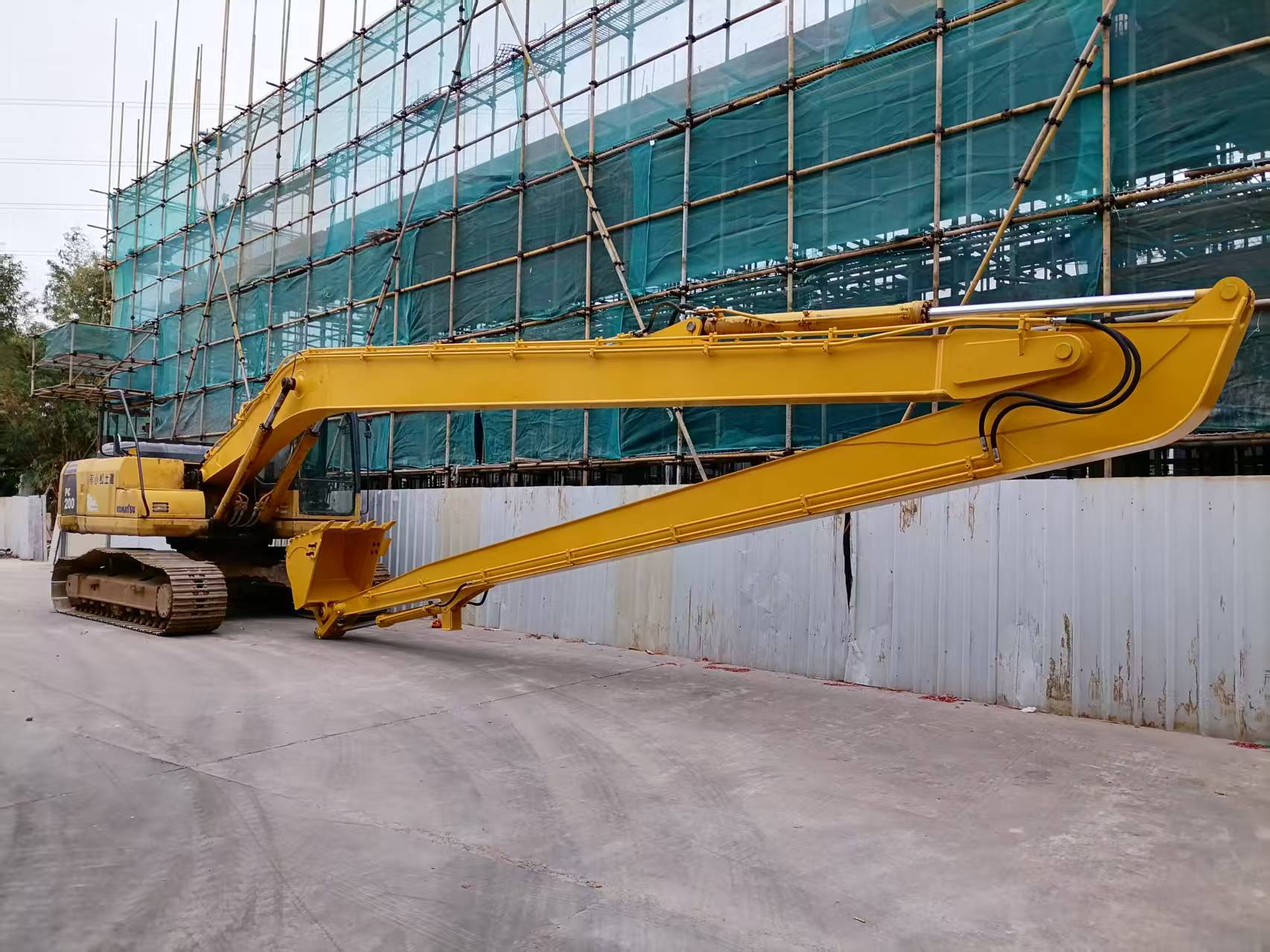

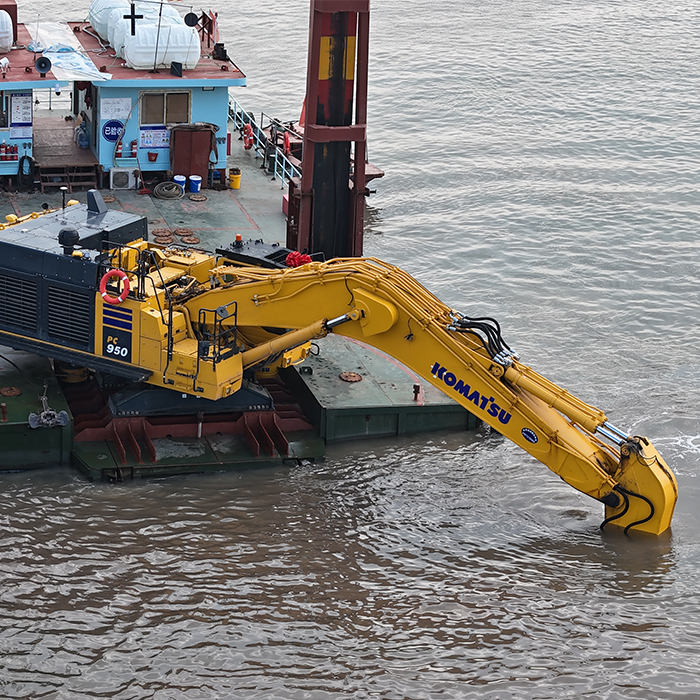

Zweistufig: Dies ist die gängigste Modifikation für tiefe Ausgrabungen. Sie besteht aus einem verlängerten Ausleger und einem längeren Stiel. Sie wird hauptsächlich für Böschungsarbeiten, den Aushub tiefer Fundamentgruben und Flussbaggerarbeiten eingesetzt, bei denen die horizontale Reichweite und die Tiefe entscheidend sind.
Dreistufig: Diese Konfiguration, oft als "Abbrucharm" bezeichnet, enthält einen zusätzlichen Gelenkpunkt (einen mittleren Arm). Dies ermöglicht eine größere vertikale Reichweite und macht sie ideal für den Rückbau von Hochhäusern (bis zu 30 Meter). Sie verfügt oft über eine feste oder hydraulische Winkelverstellung für den Löffel oder den Hammer.
Schiebe-/Teleskoparm: Dieser Typ wurde für vertikale Präzision entwickelt und ermöglicht es dem Arm, sich teleskopisch auszufahren und einzufahren. Er wird häufig mit einem Zweischalengreifer für tiefe, enge Schächte oder Senkkastenarbeiten eingesetzt und minimiert den Platzbedarf des Betriebs.

Herstellungsprozess und Produktionsdetails
Die Produktion eines Langarms ist eine Präzisionsarbeit, die weit über einfaches Schweißen hinausgeht. Sie erfordert fortschrittliches Computer-Aided Design (CAD) und Finite-Elemente-Analyse (FEA), um die Spannungsverteilung zu simulieren und strukturelle Ausfälle unter Last zu verhindern.
Materialauswahl und Zuschnitt
Der Herstellungsprozess beginnt mit der Auswahl von hochfesten Stahlplatten (oft 10-12 mm dick für die Hauptplatten). Die moderne Fertigung verwendet CNC-Plasmaschneidmaschinen, um sicherzustellen, dass die komplexen Geometrien der Seitenplatten und der inneren Verstärkungsrippen mit Millimeterpräzision geschnitten werden. Diese Präzision ist entscheidend für die korrekte Passung der internen Komponenten.
Schweißen und Montage
Die Montagephase beinhaltet Roboter- oder qualifiziertes manuelles Schweißen. Um die Haltbarkeit zu gewährleisten, verwenden die Hersteller Unterpulverschweißen oder CO2-geschütztes Lichtbogenschweißen für die Hauptnähte. Die Innenstruktur wird mit Pufferplatten und Kastenprofilen verstärkt, um Torsionskräfte zu widerstehen.
Bearbeitung und Oberflächenbehandlung
Nachdem die Hauptstruktur geschweißt ist, durchläuft der Ausleger eine Spannungsarmbehandlung (oft Vibrationsalterung), um innere Spannungen zu beseitigen, die durch die Schweißwärme verursacht werden. Die Bolzenlöcher (Bohrungen) werden dann mit großen horizontalen Bohrwerken präzisionsgebohrt, um eine perfekte Ausrichtung mit den Hydraulikzylindern und dem Gestänge des Baggers zu gewährleisten. Abschließend wird die Einheit einem Kugelstrahlen unterzogen, um Rost und Zunder zu entfernen, gefolgt von der Anwendung einer Korrosionsschutzgrundierung und Decklack.

Häufig gestellte Fragen (FAQ)

F1: Welche Wartungsanforderungen hat ein Langarm?
A: Die Wartung ist aufgrund der hohen Belastung der verlängerten Struktur von entscheidender Bedeutung.
Schmierung: Das Fetten der Bolzen und Buchsen ist unerlässlich. Es wird empfohlen, mindestens zweimal täglich Fett einzuspritzen. Bei Arbeiten in schlammigen oder untergetauchten Bedingungen sollten die Bolzen vor dem Fetten gereinigt werden, um abrasiven Verschleiß zu verhindern.
Inspektion: Regelmäßige Überprüfungen auf Risse in den Schweißnähten, insbesondere in der Nähe der Wurzel und der Flanken der Schweißnähte, sind notwendig. Anzeichen von struktureller Ermüdung müssen sofort behoben werden.
F2: Was ist die typische Lieferzeit für die Herstellung eines Langarms?
A: Abhängig von der Komplexität (2-stufig vs. 3-stufig) und der spezifischen Tonnage dauert der Herstellungsprozess in der Regel zwischen 15 und 30 Tagen. Dies beinhaltet die Zeit für Designsimulation, Materialbeschaffung, Schweißen, Bearbeitung und Lackierung.
